        底部填充膠可靠性不足如開裂脫落原因分析及解決方案

        發布時間:2025-08-27 13:49:48 責任編輯:漢思新材料閱讀:53

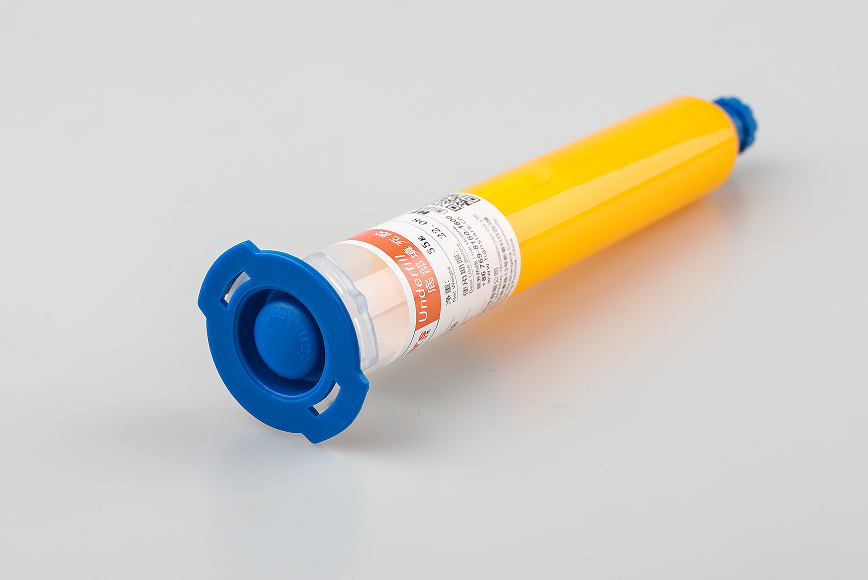

        底部填充膠(Underfill)在電子封裝(尤其是倒裝芯片、BGA、CSP等)中起著至關重要的作用,它通過填充芯片與基板之間的間隙,均勻分布應力,顯著提高焊點抵抗熱循環和機械沖擊的能力。然而,如果底部填充膠出現開裂或脫落,會嚴重威脅器件的可靠性和壽命。以下是導致這些失效的主要原因分析及相應的解決方案:





        一、 開裂/脫落原因分析

        1.  材料本身問題:

            CTE(熱膨脹系數)不匹配: 這是最主要的原因之一。填充膠的CTE與芯片(硅,~2.6 ppm/°C)、基板(FR4,~12-18 ppm/°C;BT,~14-15 ppm/°C)或焊料(無鉛焊料,~21-25 ppm/°C)差異過大。在溫度循環過程中,不同材料膨脹收縮程度不同,在填充膠內部或界面處產生巨大的剪切應力,超過其強度極限時就會開裂(通常在芯片邊緣或角落應力集中處開始)。

            模量(彈性模量)過高: 模量過高的填充膠過于剛硬,在應力作用下不易發生微小形變來釋放能量,更容易發生脆性斷裂。

            韌性不足: 材料本身脆性大,抗沖擊和抗開裂擴展能力差。

            固化不完全/固化收縮過大:

            固化不完全: 固化溫度/時間不足、配方問題或受污染導致交聯密度不夠,內聚強度和粘接強度下降。

            固化收縮過大: 固化過程中體積收縮過大,在膠體內或界面處產生內應力,成為潛在的裂紋源。

            吸水率高/耐濕性差: 吸濕后材料會膨脹(濕膨脹),在后續干燥或溫度變化時產生應力。吸濕還會導致材料塑化、模量下降、Tg降低,并可能引發水解反應破壞粘接或材料本身。在回流焊(尤其是無鉛高溫回流)時,內部水分急劇汽化產生蒸汽壓,可能導致“爆米花”式開裂或界面分層。

            Tg(玻璃化轉變溫度)過低: 如果填充膠的Tg低于器件的工作溫度或存儲溫度上限,在高溫下材料會變軟(模量急劇下降),失去支撐和保護焊點的作用,且更容易發生蠕變,導致應力釋放不良或長期可靠性下降。Tg過低也可能使CTE在高溫區變得更大,加劇應力。



        2.  工藝控制不當:

           點膠/填充不良:

           填充不飽滿/空洞/氣泡: 點膠路徑設計不合理、膠量不足、流速/壓力不當、溫度不合適(粘度太高或太低)、助焊劑殘留過多阻礙流動等,導致填充區域存在空洞或未完全填充。空洞處是應力集中點,容易成為裂紋的起始點。未填充區域則完全失去保護。

           填充高度不足/過量: 高度不足保護不夠;過量可能導致膠體爬上芯片側面過多,在后續封裝或溫度變化時因應力不同而開裂。

           固化工藝不當: 未嚴格按照膠水供應商推薦的溫度曲線和時間進行固化(溫度過低、時間過短、升溫/降溫速率過快)。過快升溫可能導致表面快速固化而內部未固化(“表干里不干”),過快降溫則會產生熱應力。

           基板/芯片表面污染:

           助焊劑殘留: 這是最常見的污染源,殘留的松香、活性劑等會嚴重削弱填充膠與焊點、阻焊層或芯片鈍化層的粘接力。

            油脂、指紋、灰塵、顆粒物:操作不當引入的污染物。

            氧化物/鈍化層特性: 基板焊盤或芯片鈍化層(如SiN, PI)的表面能、粗糙度、化學性質不適合粘接。

            清潔不徹底: 在點膠前未有效去除助焊劑殘留和其他污染物。清潔劑選擇不當或清潔工藝(如清洗時間、溫度、噴淋壓力)不佳也可能留下殘留或損傷表面。

            應力點: 在組裝或測試過程中,器件受到不當的機械應力(如彎曲、扭曲、碰撞),可能導致填充膠在固化前或固化后受損。



        3.  設計因素:

            芯片尺寸過大/間隙過小: 大尺寸芯片在溫度變化時變形更大,應力更大。過小的間隙(Standoff Height)使得填充膠流動困難,易產生填充缺陷。

            應力集中設計: 芯片邊緣尖銳、基板上的通孔位置靠近焊點等設計會加劇局部應力。

            基板材料選擇: 基板本身的CTE、模量和Tg也會影響整個系統的熱機械應力分布。



        4.  使用環境因素:

            嚴苛的溫度循環: 范圍寬(ΔT大)、速率快的溫度循環對填充膠的耐熱疲勞性能是巨大考驗。

            高濕度環境: 長期暴露在高濕環境下會加速吸濕,影響材料性能和界面粘接。

        機械沖擊/振動: 超出填充膠承受能力的物理沖擊。







        二、 解決方案



        1.  優化底部填充膠材料選擇:

            匹配CTE: 優先選擇CTE介于芯片和基板之間(通常在30-90 ppm/°C范圍內)并盡可能接近焊料CTE的填充膠。改性環氧樹脂常通過添加無機填料(如二氧化硅)來降低CTE。

            調整模量: 選擇具有適中模量(通常在幾GPa到十幾GPa范圍)的填充膠。過高的模量雖能提供支撐但易裂,過低的模量則支撐不足。可通過添加增韌劑(如橡膠粒子、熱塑性樹脂)提高韌性。

            提高Tg:確保填充膠的Tg顯著高于器件的最高工作溫度和存儲溫度(通常要求高于125°C,無鉛應用可能需要>150°C)。

            降低吸水率/提高耐濕性: 選擇疏水性配方或經過耐濕改性的填充膠。

            控制固化收縮率: 選擇低收縮配方。

            確保完全固化特性: 選擇固化窗口寬、對工藝波動不敏感的膠水,并確保其能在推薦的條件下完全固化。

            選用知名品牌可靠產品: 如漢高樂泰、漢思新材料等,并索要完整可靠的性能數據報告。



        2.  嚴格控制工藝過程:

            優化點膠工藝:

            精確控制膠量: 通過實驗確定最佳膠量(確保充分填充無空洞,且不嚴重溢出)。

            優化點膠路徑與參數: 設計合理的點膠軌跡(如L形、U形),控制點膠速度、壓力、針頭高度、溫度(預熱基板可降低膠水粘度改善流動性)。

            真空輔助填充/毛細流動控制: 對于復雜結構或小間隙,可采用真空輔助或優化膠水流動性的配方來促進填充,減少氣泡。

        使用自動化點膠設備: 保證一致性和精度。



            嚴格執行固化工藝:

            精確遵循推薦曲線: 使用溫度曲線測試儀驗證爐溫曲線是否滿足膠水規格書要求(包括升溫速率、峰值溫度、保溫時間、降溫速率)。

        避免過快升降溫: 控制升降溫速率以減少熱應力。



            加強清潔工藝:

            徹底去除助焊劑殘留: 采用有效的清洗工藝(水基或溶劑清洗)和合適的清洗設備(如浸泡、噴淋、超聲波),并進行清洗效果驗證(如離子污染度測試、目檢、表面能測試)。

            控制生產環境: 保持操作環境清潔(無塵車間),防止二次污染。操作員佩戴防靜電手套。

            表面處理(必要時): 對于難粘接的表面,在點膠前可考慮采用等離子體清洗,能顯著提高表面能和活性,去除微觀污染物,極大改善粘接強度。



        3.  優化設計與操作:

            設計考慮: 與封裝設計工程師溝通,考慮熱機械應力因素(如避免尖銳轉角、優化焊盤布局和通孔位置)。在可能的情況下,選擇CTE匹配性更好的基板材料。

            應力消除: 在組裝、測試、運輸和后續集成過程中,嚴格遵守操作規范,避免對器件施加不當的機械應力(如彎曲、跌落)。使用合適的工裝夾具。



        4.  加強質量監控與失效分析:

            過程監控: 對點膠后的填充效果進行自動光學檢查,檢查填充飽滿度、有無明顯空洞和溢出。抽樣進行切片分析,檢查內部填充質量和界面狀況。

            可靠性測試: 對生產批次的樣品進行加速可靠性測試(如溫度循環試驗、高溫高濕存儲、壓力鍋蒸煮試驗)以驗證長期可靠性。

            失效分析: 一旦發生開裂/脫落,立即進行失效分析:

            無損檢測: X射線檢查內部空洞、裂紋位置。

            破壞性分析:切片后用金相顯微鏡或掃描電鏡觀察裂紋形態(穿晶/沿晶)、起始位置、界面狀況。

            成分分析: 檢查界面是否有污染物(如EDS分析)。

            材料性能復測: 測試失效膠塊的Tg、模量、CTE等是否偏離標準值。

            明確失效模式與機理: 是熱疲勞斷裂?界面粘接失效?還是濕氣導致的失效?根據分析結果精準定位問題根源,指導后續改進。





        總結



        解決底部填充膠開裂和脫落問題是一個系統工程,需要從材料選型、點膠工藝控制、設計優化和嚴格監控四個方面協同發力。最關鍵的是選擇CTE匹配性好、Tg高、韌性足、耐濕性好的填充膠,并輔以徹底有效的清潔工藝、精確可控的點膠和固化工藝。 同時,建立完善的質量監控體系和失效分析能力,是快速定位問題、持續改進工藝、確保產品長期可靠性的根本保障。

        建議與底部填充膠供應商的技術支持團隊緊密合作如漢思新材料,他們能根據你的具體應用(芯片尺寸、基板類型、工作環境、可靠性要求)提供最匹配的產品推薦和詳細的工藝指導。 在工藝變更(尤其是換膠)后,務必進行充分的工藝驗證和可靠性測試。
